定义：

闪蒸罐是一种用于液体处理系统的设备，主要用于通过降压使高温高压液体迅速蒸发，产生蒸汽并分离出冷却后的液体。闪蒸过程能够回收液体中的热能，提高系统效率。

主要功能：

1. 闪蒸降压：通过降压使高温高压液体迅速蒸发，产生蒸汽。

2. 能量回收：回收液体中的热能，生成低压蒸汽供其他系统使用。

3. 液体分离：分离出冷却后的液体，便于进一步处理或排放。

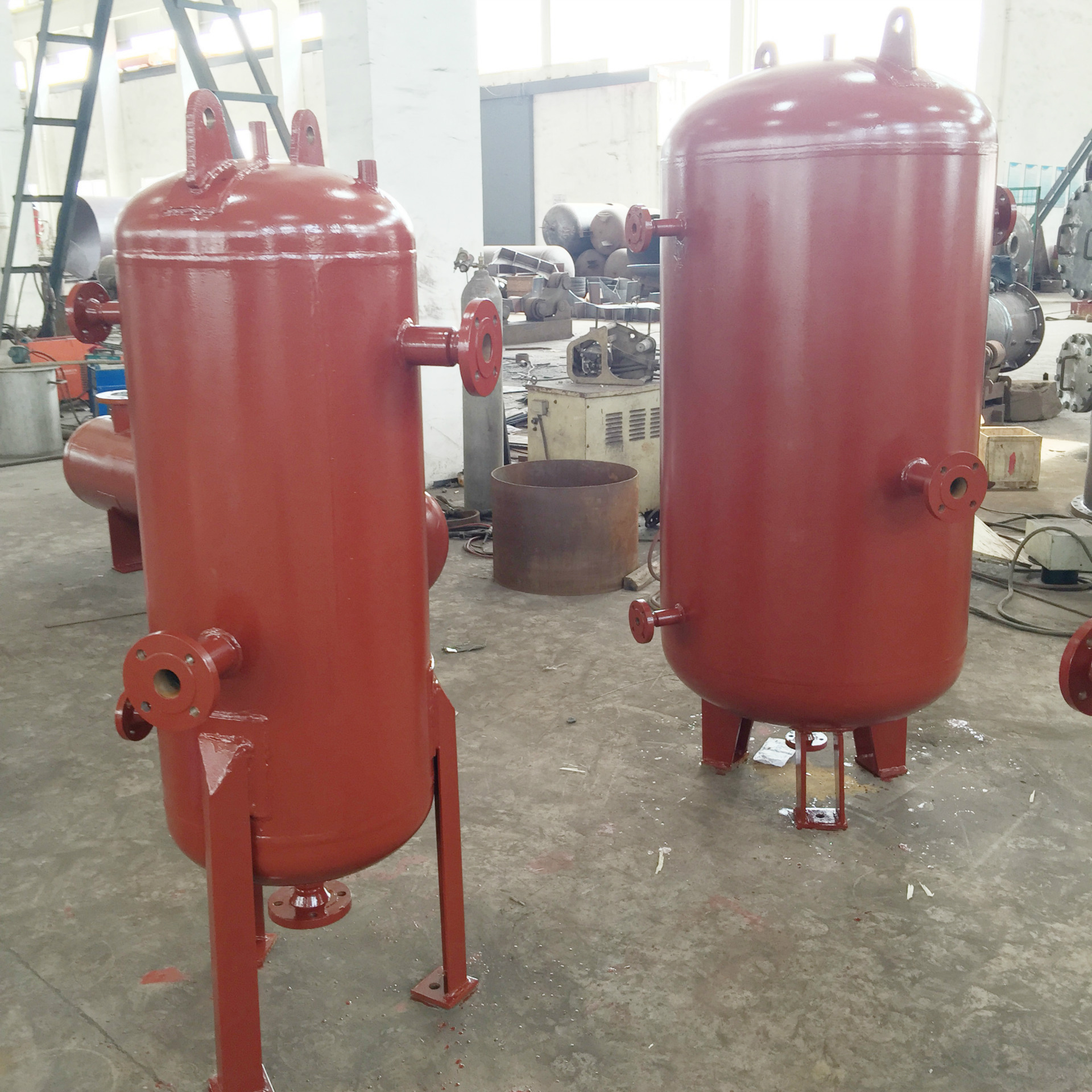

结构组成：

罐体：承受高压，具备足够的强度和耐腐蚀性。

进液管：连接液体系统，输送高温高压液体。

出汽管：排放闪蒸后产生的低压蒸汽。

排液管：排放冷却后的液体。

安全阀：防止压力过高，确保安全。

压力表：监控内部压力。

示例数据表

| 参数名称       | 数值/描述

|----------------|---------------------|

 设备名称       | 闪蒸罐

 设备编号       | FD-12345

 设计压力       | 1.0 MPa

 设计温度       | 150°C

 操作压力       | 0.8 MPa

 操作温度       | 120°C

 直径           | 1200 mm

 高度           | 3000 mm

 壁厚           | 10 mm

 容积           | 3.5 m³

 罐体材料       | 不锈钢304

 进料口尺寸     | DN50

 气相出口尺寸   | DN80

 液相出口尺寸   | DN50

 液位计类型     | 雷达液位计

 压力表量程     | 0-1.6 MPa

 温度计类型     | 热电偶

 安全阀设定压力 | 1.1 MPa

 进料流量       | 5000 kg/h

 气相流量       | 2000 kg/h

 液相流量       | 3000 kg/h

 分离效率       | 98%

 压降           | 0.05 MPa

 停留时间       | 5 min

使用说明

安装：

1. 将闪蒸罐安装在液体系统的适当位置，确保进液管连接正确。

2. 出汽管连接至低压蒸汽系统，排液管连接至液体处理系统。

3. 安装安全阀和压力表，确保其正常工作。

操作步骤：

1. 启动前检查：确认各连接处无泄漏，安全阀和压力表正常。

2. 闪蒸操作：高温高压液体通过进液管进入闪蒸罐，降压后迅速蒸发，蒸汽通过出汽管排出，冷却后的液体通过排液管排出。

3. 监控压力：操作过程中，密切关注压力表，确保压力在安全范围内。

4. 定期维护：定期检查安全阀和压力表，清理闪蒸罐内部，防止堵塞和腐蚀。

注意事项：

- 操作时穿戴防护装备，避免烫伤。

- 发现异常（如压力过高、泄漏等）立即停止操作并检修。

- 定期维护，确保设备长期稳定运行。

应用场景

1. 电厂水处理系统：

用于处理锅炉给水系统中的高温高压水，回收热能，提高效率，减少废水处理成本。

2. 工业液体处理系统：

在化工、石油、制药等行业中，处理高温高压液体，回收热能，降低能耗和排放。

3. 地热发电系统：

在地热发电中，处理高温地热水，通过闪蒸产生蒸汽驱动涡轮发电，提升系统效率。

4. 其他液体处理系统：

适用于其他产生高温高压液体的系统，进行闪蒸降压和能量回收。
